Trong hệ thống lắp đặt pin mặt trời trên mái tôn, ngoài các phụ kiện quen thuộc như thanh rail nhôm, kẹp biên, kẹp giữa hay bộ nối rail, Chân L và vít bắn tôn cũng là những chi tiết đóng vai trò quan trọng trong việc tạo điểm liên kết giữa hệ khung và kết cấu mái.

Dù có kích thước tương đối nhỏ, việc lựa chọn đúng Chân L, vít và phương án liên kết phù hợp sẽ ảnh hưởng trực tiếp đến độ chắc chắn, khả năng thi công và độ ổn định lâu dài của hệ thống pin mặt trời.

Vậy Chân L và vít bắn tôn dùng để làm gì? Hai phụ kiện này nằm ở vị trí nào trong hệ thống? Hãy cùng SUDO Solar tìm hiểu chi tiết.

Chân L trong hệ pin mặt trời là gì?

Chân L, hay còn gọi là L-Feet, là phụ kiện kim loại có hình dạng tương tự chữ L, được sử dụng để tạo điểm liên kết giữa kết cấu mái và thanh rail nhôm đỡ pin mặt trời.

Một phần của Chân L được cố định xuống mái hoặc kết cấu bên dưới, trong khi phần còn lại dùng để liên kết với rail. Nhờ đó, Chân L đóng vai trò như một bộ phận trung gian giúp truyền tải trọng từ hệ rail và tấm pin xuống kết cấu mái.

Vai trò chính của Chân L

• 🔧 Tạo điểm liên kết giữa mái và thanh rail nhôm.
• 📏 Hỗ trợ nâng và định vị rail phía trên bề mặt mái.
• ⚙️ Tạo điều kiện căn chỉnh vị trí hệ khung trong quá trình thi công.
• 🛡️ Góp phần giữ hệ rail và tấm pin ổn định.
• ☀️ Kết hợp với các phụ kiện khác để tạo thành hệ khung pin mặt trời hoàn chỉnh.

Vít bắn tôn trong hệ pin mặt trời dùng để làm gì?

Vít bắn tôn là một trong những phụ kiện liên kết được sử dụng trong các phương án lắp đặt hệ pin trên mái tôn.

Trong hệ sử dụng Chân L, vít có nhiệm vụ cố định Chân L vào mái hoặc kết cấu phù hợp bên dưới, từ đó tạo điểm neo cho thanh rail và toàn bộ hệ pin phía trên.

Tùy theo loại mái, vật liệu kết cấu và yêu cầu kỹ thuật của từng công trình, kích thước, chiều dài và kiểu vít sử dụng có thể khác nhau.

Một số yếu tố cần quan tâm khi lựa chọn vít

• 🔩 Đường kính và chiều dài vít.
• 🔩 Vật liệu chế tạo.
• 🔩 Khả năng chống ăn mòn.
• 🔩 Kết cấu mái và xà gồ bên dưới.
• 🔩 Chiều dày vật liệu tại vị trí liên kết.
• 🔩 Yêu cầu tải trọng của hệ thống.

Chân L và vít bắn tôn nằm ở đâu trong hệ lắp đặt?

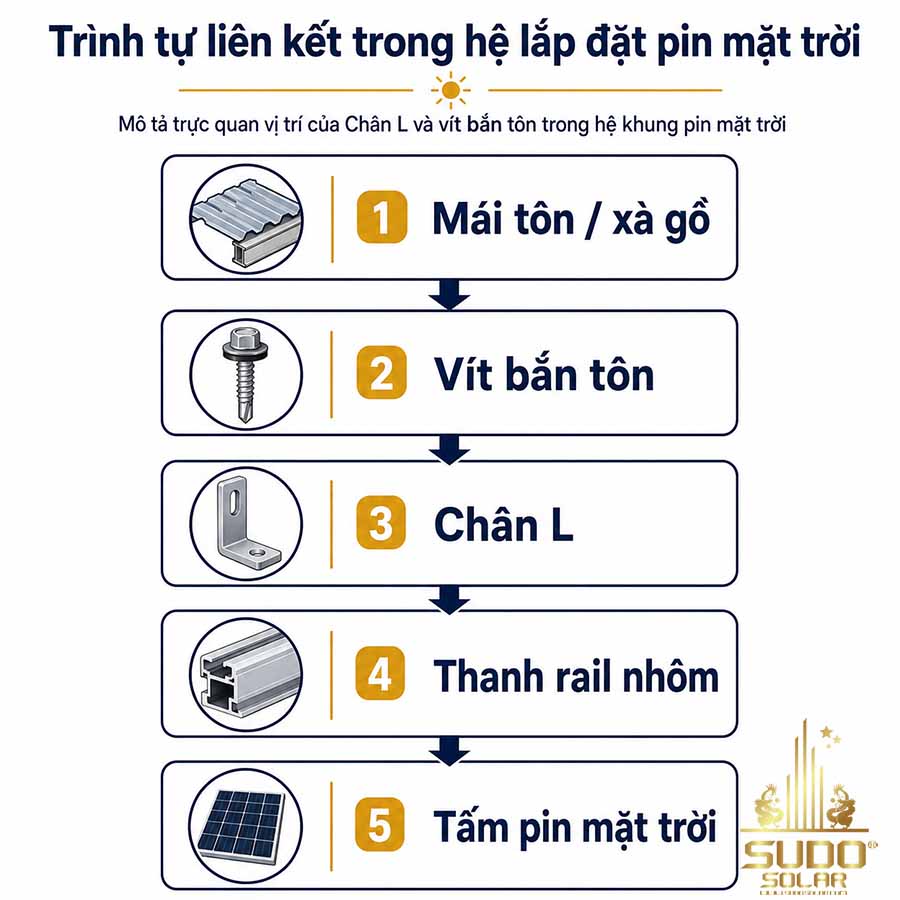

Có thể hình dung trình tự liên kết trong một hệ pin mặt trời sử dụng Chân L như sau:

Vít tạo điểm cố định cho Chân L. Chân L tiếp tục liên kết với thanh rail, sau đó rail trở thành hệ khung đỡ để bố trí các tấm pin mặt trời phía trên.

Chân L và vít bắn tôn hoạt động cùng nhau như thế nào?

Chân L và vít bắn tôn không phải hai phụ kiện hoạt động độc lập. Trong nhiều phương án thi công mái tôn, chúng tạo thành một cụm liên kết quan trọng.

Bước 1: Xác định vị trí lắp đặt

Vị trí đặt Chân L cần được xác định phù hợp với hướng bố trí rail, tấm pin và kết cấu chịu lực của mái.

Bước 2: Cố định Chân L

Vít phù hợp được sử dụng để cố định Chân L tại vị trí đã xác định. Liên kết phải đảm bảo chắc chắn và phù hợp với cấu tạo mái thực tế.

Bước 3: Liên kết thanh rail

Sau khi Chân L được cố định, thanh rail nhôm sẽ được liên kết với phần đứng của Chân L bằng bulong, con trượt hoặc bộ phụ kiện tương ứng.

Bước 4: Lắp đặt tấm pin

Khi hệ rail đã hoàn thiện, tấm pin được đặt lên rail và cố định bằng kẹp biên, kẹp giữa cùng các phụ kiện liên quan.

Công dụng thực tế của Chân L và vít bắn tôn

Sự kết hợp giữa Chân L và vít phù hợp mang lại nhiều lợi ích trong hệ khung pin mặt trời:

• ✅ Tạo điểm liên kết chắc chắn giữa mái và hệ rail.
• ✅ Giữ rail đúng vị trí trong quá trình sử dụng.
• ✅ Hỗ trợ căn chỉnh hệ khung thuận tiện hơn khi thi công.
• ✅ Truyền tải trọng từ tấm pin và rail xuống kết cấu mái.
• ✅ Giúp hệ thống phụ kiện hoạt động đồng bộ hơn.
• ✅ Thuận tiện trong quá trình lắp đặt, kiểm tra và bảo trì.

Vì sao không nên chọn Chân L và vít chỉ dựa vào hình dáng?

Trên thực tế, Chân L và vít bắn tôn có rất nhiều kích thước và cấu tạo khác nhau. Hai sản phẩm có hình dáng tương tự chưa chắc đã phù hợp với cùng một công trình.

Khi lựa chọn cần xem xét đồng thời:

• Kích thước Chân L: chiều cao, chiều rộng và độ dày.
• Kích thước lỗ: phải phù hợp với bulong và vít sử dụng.
• Loại rail: kích thước và kiểu liên kết phải tương thích.
• Loại mái: mái tôn sóng, mái seam, Cliplock hoặc các kết cấu khác sẽ có phương án phụ kiện khác nhau.
• Kết cấu bên dưới: cần xác định đúng vị trí và vật liệu chịu lực.
• Môi trường sử dụng: đặc biệt với các công trình ngoài trời cần lưu ý khả năng chống ăn mòn.

Chân L khác gì với Cliplock và Seamlock?

Chân L, Cliplock và Seamlock đều có thể xuất hiện trong hệ thống phụ kiện lắp pin mặt trời trên mái, nhưng phương án sử dụng không giống nhau.

• 🔧 Chân L: thường được sử dụng trong phương án liên kết bằng vít phù hợp với kết cấu mái.
• 🔹 Cliplock: được thiết kế để kẹp vào biên dạng sóng hoặc gờ của mái Cliplock / Klip-Lok.
• 🔸 Seamlock: được thiết kế để kẹp vào đường mí đứng của mái Standing Seam.

Do đó, không nên lựa chọn phụ kiện chỉ dựa vào sự tiện lợi. Cần xác định chính xác loại mái, biên dạng mái và phương án kỹ thuật của công trình trước khi thi công.

Các phụ kiện kết hợp với Chân L trong hệ pin mặt trời

Để tạo thành một hệ lắp đặt hoàn chỉnh, Chân L thường được sử dụng cùng nhiều phụ kiện khác:

• 📏 Thanh rail nhôm: tạo hệ khung chính đỡ tấm pin.
• 🔗 Nối rail: kết nối các đoạn rail khi cần tăng chiều dài.
• ⚙️ Con trượt: hỗ trợ liên kết bulong với rãnh rail.
• 🔩 Bulong và ecu: tạo các điểm liên kết cơ khí.
• ⬛ Kẹp biên: giữ các tấm pin ở vị trí ngoài cùng.
• ↔️ Kẹp giữa: liên kết và cố định hai tấm pin nằm cạnh nhau.

Khi các phụ kiện được lựa chọn đồng bộ và đúng thông số, quá trình thi công sẽ thuận tiện hơn và hệ khung cũng đạt độ ổn định tốt hơn.

Lưu ý khi thi công Chân L và vít bắn tôn

Để đảm bảo chất lượng hệ thống, quá trình lắp đặt cần tuân thủ phương án kỹ thuật của từng công trình.

• ⚠️ Xác định đúng vị trí kết cấu chịu lực trước khi cố định.
• ⚠️ Không sử dụng vít có kích thước không phù hợp với kết cấu thực tế.
• ⚠️ Kiểm tra lực siết để hạn chế tình trạng quá lỏng hoặc quá chặt.
• ⚠️ Quan tâm đến giải pháp chống thấm tại các vị trí xuyên qua bề mặt mái khi có yêu cầu.
• ⚠️ Kiểm tra lại toàn bộ liên kết trước khi lắp tấm pin.

SUDO Solar – Phụ kiện cho hệ lắp đặt pin mặt trời

SUDO Solar cung cấp các dòng phụ kiện phục vụ hệ thống lắp đặt pin mặt trời như thanh rail nhôm, mini rail, nối rail, con trượt, kẹp biên, kẹp giữa, Cliplock, Seamlock, Chân L và các phụ kiện liên kết khác.

Mỗi công trình sẽ có đặc điểm mái, kết cấu và yêu cầu kỹ thuật khác nhau. Vì vậy, lựa chọn đúng phụ kiện ngay từ đầu sẽ giúp quá trình thi công thuận tiện hơn, đồng thời góp phần nâng cao độ ổn định và độ bền của hệ thống.

Chọn đúng phụ kiện – Lắp đúng kỹ thuật – Tạo nên hệ pin mặt trời chắc chắn và bền vững hơn.

Câu hỏi thường gặp về Chân L và vít bắn tôn

Chân L pin mặt trời dùng để làm gì?

Chân L được sử dụng để tạo điểm liên kết giữa kết cấu mái và thanh rail nhôm, từ đó hình thành hệ khung đỡ tấm pin mặt trời.

Vít bắn tôn có nhiệm vụ gì?

Trong phương án sử dụng Chân L, vít có nhiệm vụ cố định Chân L vào vị trí liên kết phù hợp trên mái hoặc kết cấu bên dưới.

Có phải mọi loại mái tôn đều sử dụng Chân L không?

Không. Phương án phụ kiện phụ thuộc vào loại mái và cấu tạo thực tế. Một số mái có thể sử dụng Chân L, trong khi mái Cliplock hoặc Standing Seam có thể sử dụng hệ kẹp chuyên dụng tương ứng.

Chân L có liên kết trực tiếp với tấm pin không?

Thông thường Chân L liên kết với thanh rail. Tấm pin sau đó được cố định trên rail bằng các phụ kiện như kẹp biên và kẹp giữa.
